Spark任务调度机制总结
在之前的章节中我们说了YARNCluster模式下的任务提交流程，但是我们并没有具体说明Driver的工作流程，Driver线程 主要是初始化SparkContext对象，准备运行所需的上下文,然后一方面保持与ApplicationMaster的RPC连接，通过ApplicationMaster申请资源，另一方面根据用户业务逻辑开始调度任务，将任务下发到已有的空闲Executor上。 当ResourceManager向ApplicationMaster返回Container资源时，ApplicationMaster就尝试在对应的Container上启动Executor进程，Executor进程起来后，会向Driver反向注册，注册成功后保持与Driver的心跳，同时等待Driver分发任务，当分发的任务执行完毕后，将任务状态上报给Driver。
1. Spark任务执行流程

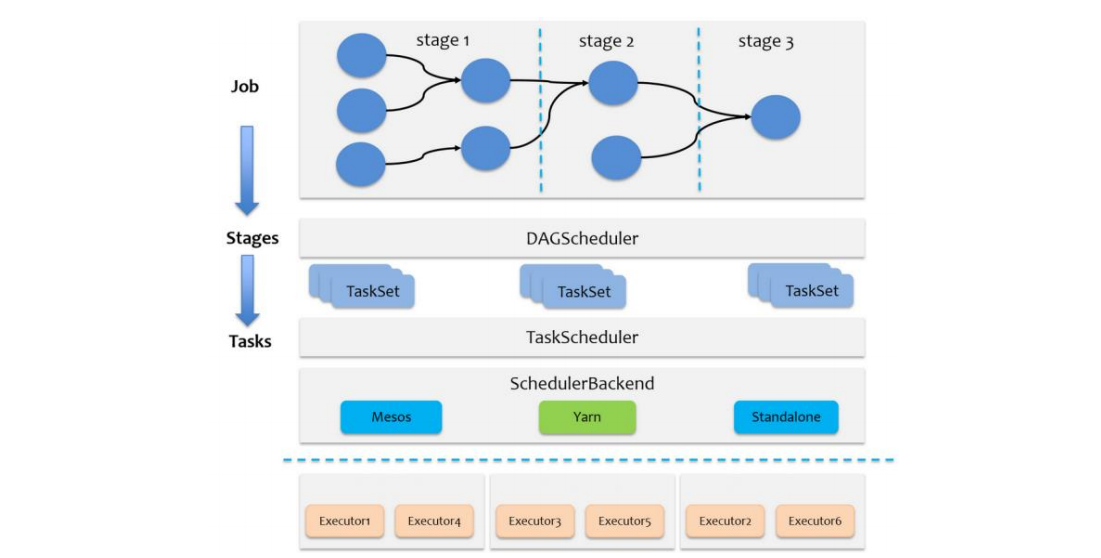

当Driver起来后，Driver则会根据用户程序逻辑准备任务，并根据Executor资源情况逐步分发任务。在详细阐述任务调度前，首先说明下Spark里的几个概念。一个Spark应用程序包括Job、Stage以及Task三个概念： 1)Job是以Action方法为界，遇到一个Action方法则触发一个Job； 2)Stage是Job的子集，以RDD宽依赖(即Shuffle)为界，遇到Shuffle做一次划分； 3)Task是Stage的子集，以并行度(分区数)来衡量，分区数是多少，则有多少个task。 Spark的任务调度总体来说分两路进行，一路是Stage级的调度，一路是Task级的调度，总体调度流程如下图所示：
SparkRDD通过其Transactions操作，形成了RDD血缘(依赖)关系图，即DAG，最后通过Action的调用，触发Job并调度执行，执行过程中会创建两个调度器：DAGScheduler和TaskScheduler。
➢DAGScheduler负责Stage级的调度，主要是将job切分成若干Stages，并将每个Stage打包成TaskSet交给TaskScheduler调度。
➢TaskScheduler负责Task级的调度，将DAGScheduler给过来的TaskSet按照指定的调度策略分发到Executor上执行，调度过程中SchedulerBackend负责提供可用资源，其中SchedulerBackend有多种实现，分别对接不同的资源管理系统。

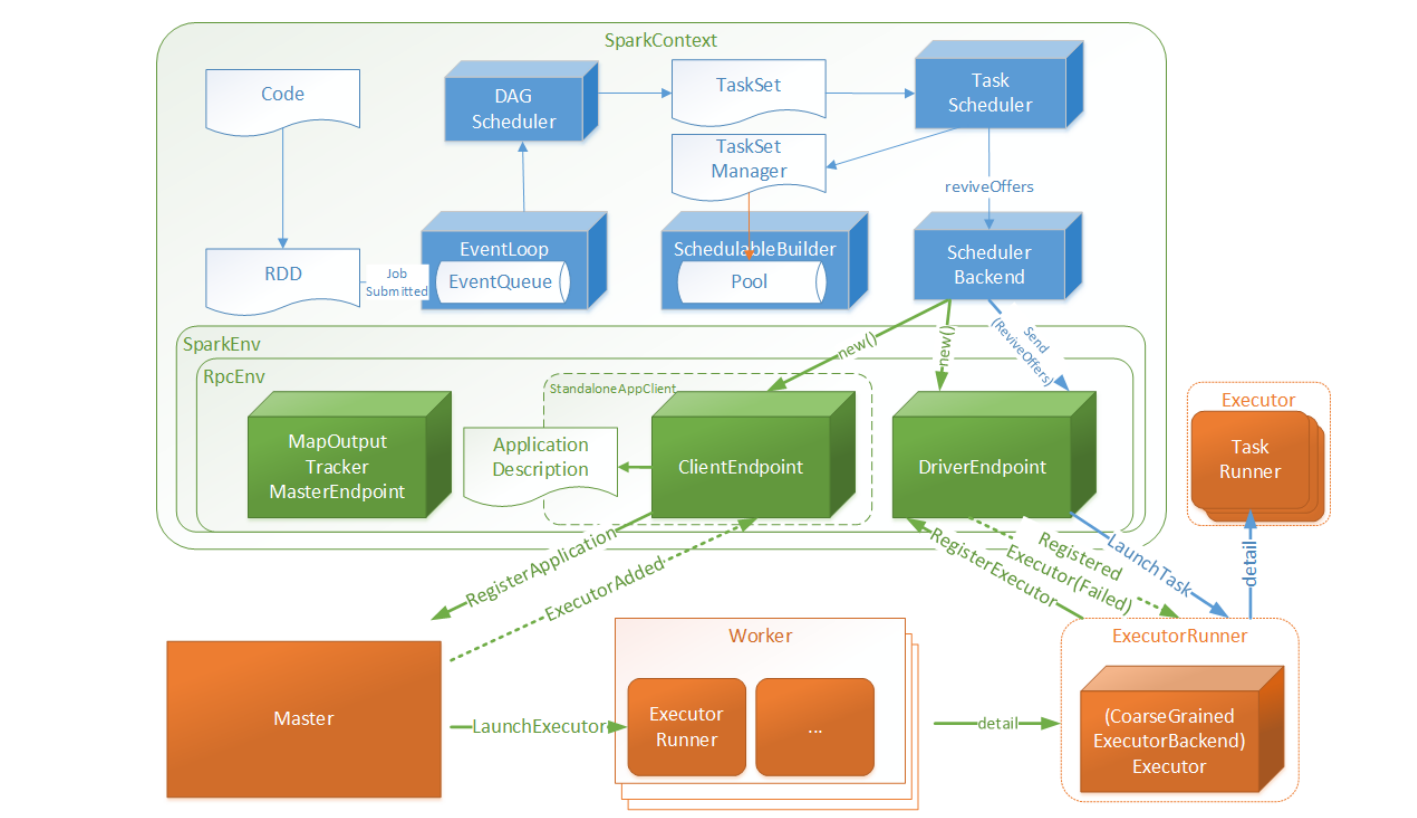

Driver初始化SparkContext过程中，会分别初始化DAGScheduler、TaskScheduler、SchedulerBackend以及HeartbeatReceiver，并启动SchedulerBackend以及HeartbeatReceiver。SchedulerBackend通过ApplicationMaster申请资源，并不断从TaskScheduler中拿到合适的Task分发到Executor执行。HeartbeatReceiver负责接收Executor的心跳信息，监控Executor的存活状况，并通知到TaskScheduler。
2. Stage级调度

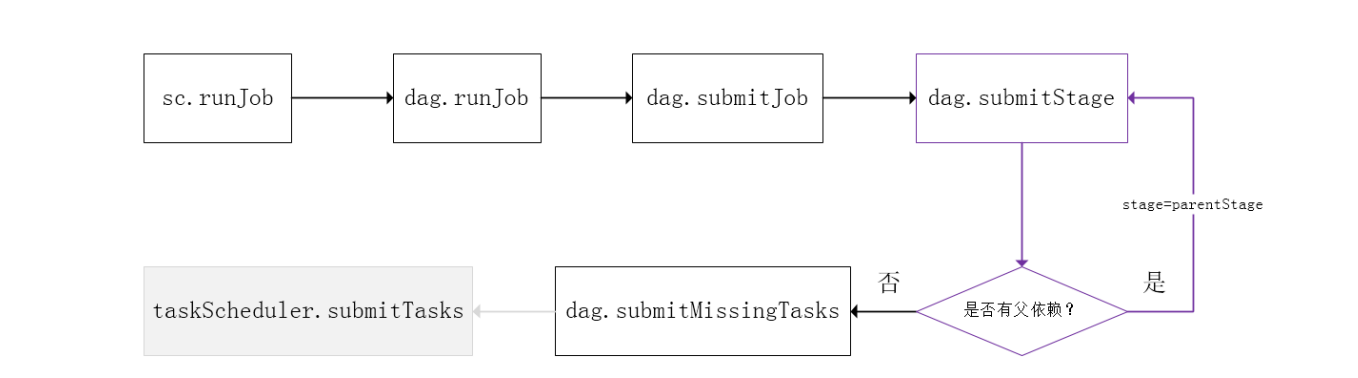

Spark的任务调度是从DAG切割开始，主要是由DAGScheduler来完成。当遇到一个 Action操作后就会触发一个Job的计算，并交给DAGScheduler来提交，下图是涉及到Job 提交的相关方法调用流程图。
- Job由最终的RDD和Action方法封装而成；
- SparkContext将Job交给DAGScheduler提交，它会根据RDD的血缘关系构成的DAG进行切分，将一个Job划分为若干Stages，具体划分策略是，由最终的RDD不断通过依赖回溯判断父依赖是否是宽依赖，即以Shuffle为界，划分Stage，窄依赖的RDD之间被划分到同一个Stage中，可以进行pipeline式的计算。划分的Stages分两类，一类叫做ResultStage，为DAG最下游的Stage，由Action方法决定，另一类叫做ShuffleMapStage，为下游Stage准备数据，下面看一个简单的例子WordCount。

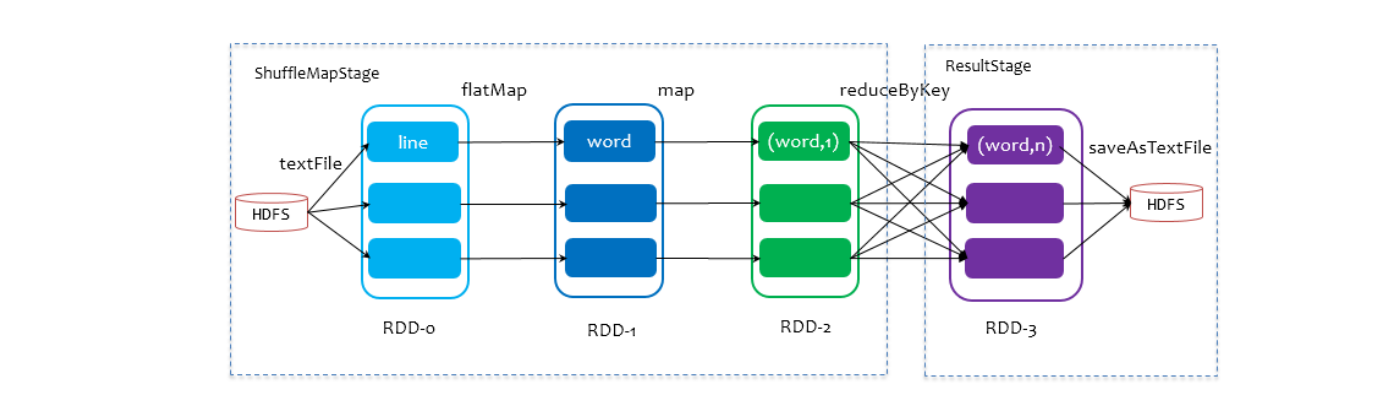

Job由saveAsTextFile触发，该Job由RDD-3和saveAsTextFile方法组成，根据RDD之间的依赖关系从RDD-3开始回溯搜索，直到没有依赖的RDD-0，在回溯搜索过程中，RDD-3依赖RDD-2，并且是宽依赖，所以在RDD-2和RDD-3之间划分Stage，RDD-3被划到最后一个Stage，即ResultStage中，RDD-2依赖RDD-1，RDD-1依赖RDD-0，这些依赖都是窄依赖，所以将RDD-0、RDD-1和RDD-2划分到同一个Stage，形成pipeline操作，。即ShuffleMapStage中，实际执行的时候，数据记录会一气呵成地执行RDD-0到RDD-2的转化。不难看出，其本质上是一个深度优先搜索(DepthFirstSearch)算法。
一个Stage是否被提交，需要判断它的父Stage是否执行，只有在父Stage执行完毕才能提交当前Stage，如果一个Stage没有父Stage，那么从该Stage开始提交。Stage提交时会将Task信息(分区信息以及方法等)序列化并被打包成TaskSet交给TaskScheduler，一个Partition对应一个Task，另一方面TaskScheduler会监控Stage的运行状态，只有Executor丢 失或者Task由于Fetch失败才需要重新提交失败的Stage以调度运行失败的任务，其他类型的Task失败会在TaskScheduler的调度过程中重试。
相对来说DAGScheduler做的事情较为简单，仅仅是在Stage层面上划分DAG，提交Stage并监控相关状态信息。TaskScheduler则相对较为复杂，下面详细阐述其细节。
3.SparkTask级调度

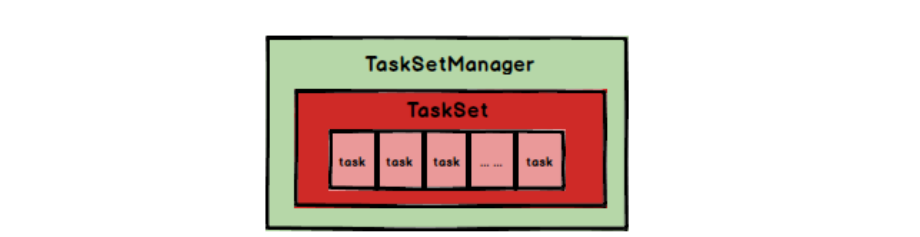

SparkTask的调度是由TaskScheduler来完成，由前文可知，DAGScheduler将Stage打包到交给TaskScheTaskSetduler，TaskScheduler会将TaskSet封装为TaskSetManager加入到调度队列中，TaskSetManager结构如下图所示
TaskSetManager负责监控管理同一个Stage中的Tasks，TaskScheduler就是以TaskSetManager为单元来调度任务。

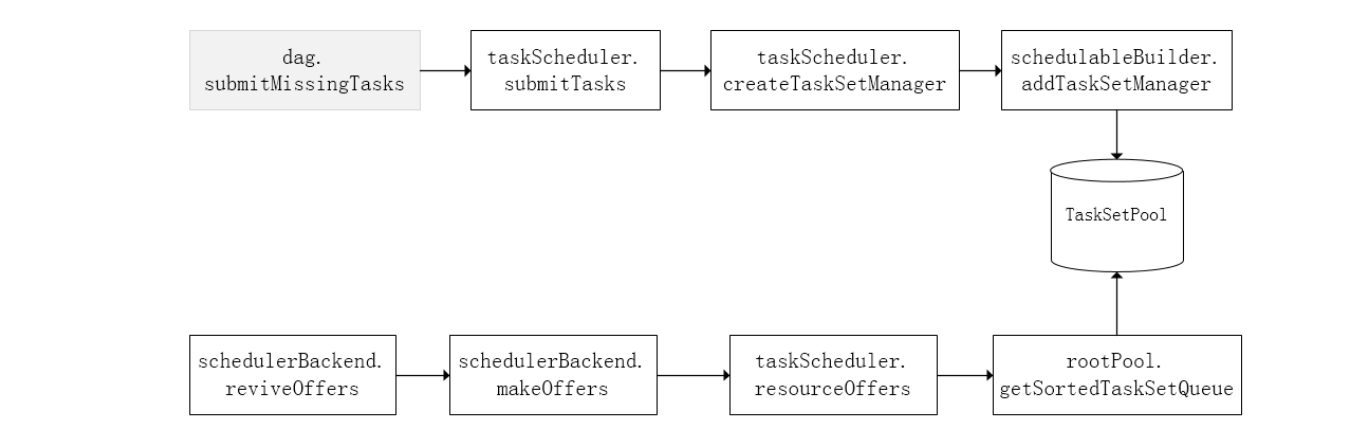

前面也提到，TaskScheduler初始化后会启动SchedulerBackend，它负责跟外界打交道， 接收Executor的注册信息，并维护Executor的状态，所以说SchedulerBackend是管"粮食" 的，同时它在启动后会定期地去"询问"TaskScheduler有没有任务要运行，也就是说，它会定 期地"问"TaskScheduler"我有这么余粮，你要不要啊"，TaskScheduler在SchedulerBackend"问" 它的时候，会从调度队列中按照指定的调度策略选择TaskSetManager去调度运行，大致方 法调用流程如下图所示：
上图中，将TaskSetManager加入rootPool调度池中之后，调用SchedulerBackend的riviveOffers方法driverEndpoint发送ReviveOffer消息；driverEndpoint收到ReviveOffer消息后调用makeOffers方法，过滤出活跃状态的Executor(这些Executor都是任务启动时反向注册到Driver的Executor)，然后将Executor封装成WorkerOffer对象；准备好计算资源(WorkerOffer)后，taskScheduler基于这些资源调用resourceOffer在Executor上分配task。
4. 调度策略
TaskScheduler支持两种调度策略，一种是FIFO，也是默认的调度策略，另一种是FAIR。 在TaskScheduler初始化过程中会实例化rootPool，表示树的根节点，是Pool类型。
5.1 FIFO调度策略

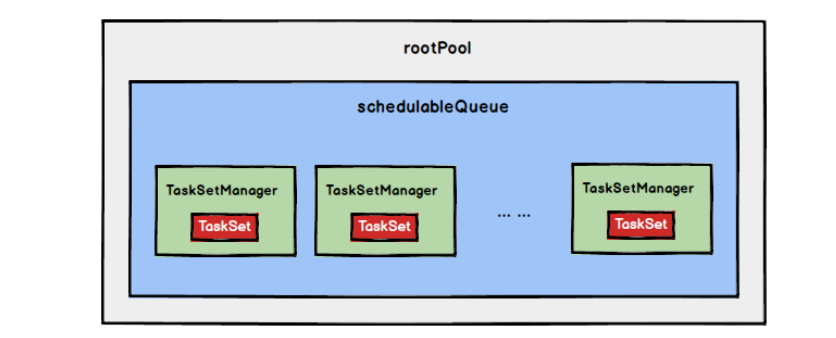

如果是采用FIFO调度策略，则直接简单地将TaskSetManager按照先来先到的方式入队，出队时直接拿出最先进队的TaskSetManager，其树结构如下图所示，TaskSetManager保存在一个FIFO队列中。
5.2 FAIR调度策略

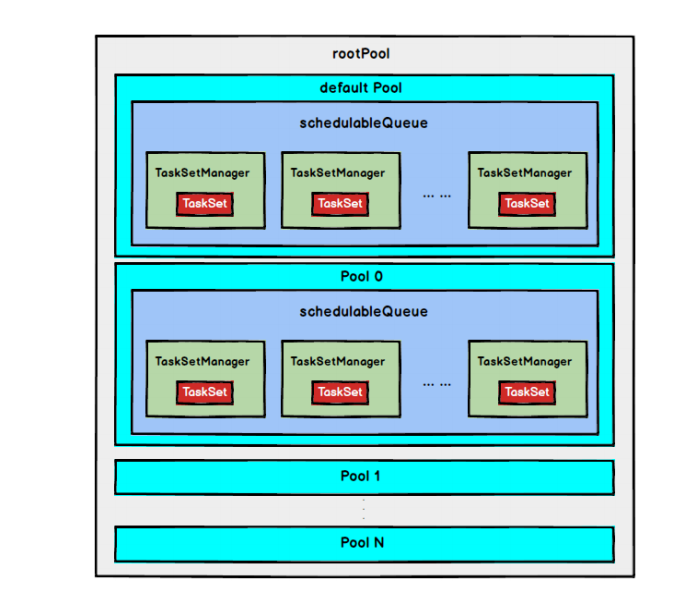

FAIR调度策略的树结构如下图所示：
FAIR模式中有一个rootPool和多个子Pool，各个子Pool中存储着所有待分配的TaskSetMagager。在FAIR模式中，需要先对子Pool进行排序，再对子Pool里面的TaskSetMagager进行排序，因为Pool和TaskSetMagager都继承了Schedulable特质，因此使用相同的排序算法。
排序过程的比较是基于Fair-share来比较的，每个要排序的对象包含三个属性:
runningTasks值(正在运行的Task数)、minShare值、weight值，比较时会综合考量runningTasks值，minShare值以及weight值。
注意，minShare、weight的值均在公平调度配置文件fairscheduler.xml中被指定，调度池在构建阶段会读取此文件的相关配置。
- 如果A对象的runningTasks大于它的minShare，B对象的runningTasks小于它的minShare，那么B排在A前面；(runningTasks比minShare小的先执行)
- 如果A、B对象的runningTasks都小于它们的minShare，那么就比较runningTasks与minShare的比值(minShare使用率)，谁小谁排前面；(minShare使用率低的先执行)
- 如果A、B对象的runningTasks都大于它们的minShare，那么就比较runningTasks与weight的比值(权重使用率)，谁小谁排前面。(权重使用率低的先执行)
- 如果上述比较均相等，则比较名字。
整体上来说就是通过minShare和weight这两个参数控制比较过程，可以做到让minShare使用率和权重使用率少(实际运行task比例较少)的先运行。
FAIR模式排序完成后，所有的TaskSetManager被放入一个ArrayBuffer里，之后依次被取出并发送给Executor执行。
从调度队列中拿到TaskSetManager后，由于TaskSetManager封装了一个Stage的所有Task，并负责管理调度这些Task，那么接下来的工作就是TaskSetManager按照一定的规则一个个取出Task给TaskScheduler，TaskScheduler再交给SchedulerBackend去发到Executor上执行。
6. 本地化调度
DAGScheduler切割Job，划分Stage,通过调用submitStage来提交一个Stage对应的tasks，submitStage会调用submitMissingTasks，submitMissingTasks确定每个需要计算的task的preferredLocations，通过调用getPreferrdeLocations()得到partition的优先位置，由于一个partition对应一个Task，此partition的优先位置就是task的优先位置，对于要提交到TaskScheduler的TaskSet中的每一个Task，该task优先位置与其对应的partition对应的优先位置一致。
从调度队列中拿到TaskSetManager后，那么接下来的工作就是TaskSetManager按照一定的规则一个个取出task给TaskScheduler，TaskScheduler再交给SchedulerBackend去发到Executor上执行。前面也提到，TaskSetManager封装了一个Stage的所有Task，并负责管理调度这些Task。
根据每个Task的优先位置，确定Task的Locality级别，Locality一共有五种，优先级由高到低顺序：
| 名称 | 解析 |
|---|---|
| PROCESS_LOCAL | 进程本地化，task和数据在同一个Executor中， 性能最好。 |
| NODE_LOCAL | 节点本地化，task和数据在同一个节点中， 但是task和数据不在同一个Executor中， 数据需要在进程间进行传输。 |
| RACK_LOCAL | 机架本地化，task和数据在同一个机架的两个节点上， 数据需要通过网络在节点之间进行传输。 |
| NO_PREF | 通过网络在节点之间进行传输。对于task来说， 从哪里获取都一样，没有好坏之分。 |
| ANY | task和数据可以在集群的任何地方， 而且不在一个机架中，性能最差。 |
在调度执行时，Spark调度总是会尽量让每个task以最高的本地性级别来启动，当一个task以X本地性级别启动，但是该本地性级别对应的所有节点都没有空闲资源而启动失败，此时并不会马上降低本地性级别启动而是在某个时间长度内再次以X本地性级别来启动该task，若超过限时时间则降级启动，去尝试下一个本地性级别，依次类推。
可以通过调大每个类别的最大容忍延迟时间，在等待阶段对应的Executor可能就会有相应的资源去执行此task，这就在在一定程度上提到了运行性能。
7. 失败重试与黑名单机制
除了选择合适的Task调度运行外，还需要监控Task的执行状态，前面也提到，与外部打交道的是SchedulerBackend，Task被提交到Executor启动执行后，Executor会将执行状态上报给SchedulerBackend，SchedulerBackend则告诉TaskScheduler，TaskScheduler找到该Task对应的TaskSetManager，并通知到该TaskSetManager，这样TaskSetManager就知道Task的失败与成功状态，对于失败的Task，会记录它失败的次数，如果失败次数还没有超过最大 重试次数，那么就把它放回待调度的Task池子中，否则整个Application失败。
在记录Task失败次数过程中，会记录它上一次失败所在的ExecutorId和Host，这样下次再调度这个Task时，会使用黑名单机制，避免它被调度到上一次失败的节点上，起到一定的容错作用。黑名单记录Task上一次失败所在的ExecutorId和Host，以及其对应的"拉黑"时间，"拉黑"时间是指这段时间内不要再往这个节点上调度这个Task了。
